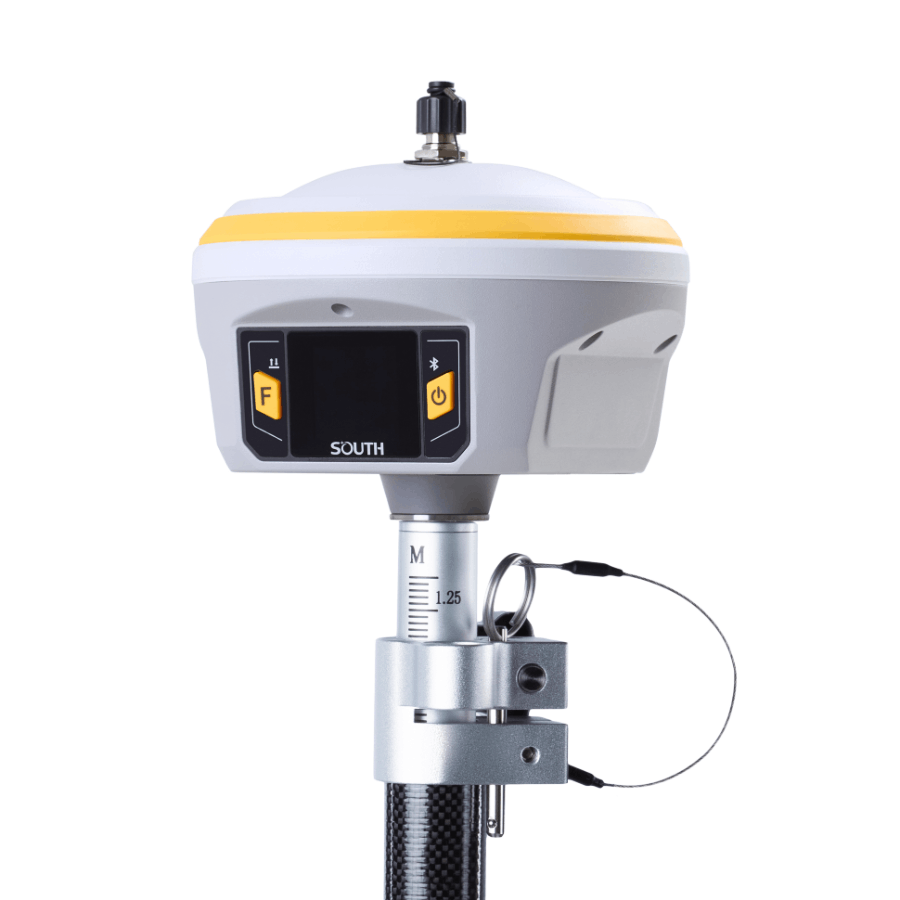

SOUTH G7 (IMU)

Количество каналов

336

GPS

L1C/A, L1C, L2C, L2E, L5

GLONASS

L1C/A, L1P, L2C/A, L2P, L3

BDS

B1, B2, B3

GALILEOS

E1, E5A, E5B, E5AltBOC, E6

SBAS

L1C/A, L5 (Только для спутников, поддерживающих L5)

IRNSS

L5

QZSS

L1C/A, L1 SAIF, L2C, L5, LEX

MSS L-Band

Trimble RTX[1]

Частота позиционирования:

1Hz~50Hz

Время инициализации:

< 10s

Надежность инициализации:

>99.99%

Точность позиционирования

Дифференциальные кодовые измерения (DGNSS)

план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км

Статика и быстрая статика

план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км

Кинематика в реальном времени (RTK)

план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км

SLink (RTX)[2]

план: 4-10 см высота: 8-20 см

RTK XTRa (xFill)

план: 5 + 10 мм/км высота: 5 + 20 мм/км

SBAS

Обычно < 5m среднеквадратичное расстояние

Время инициализации RTK

2~8s

IMU Погрешность за наклон вехи

8мм + 0.6мм/градус наклона

IMU угол наклона

0°~60°

Физические параметры

Размеры

15.3см×10.6см

Вес

1.2kg (включая батарею)

Материал

Корпус из магниевого алюминиевого сплава

Производительность оборудования

Рабочая температура

-45℃~+65℃

Температура хранения

-45℃~+80℃

Влажность

100% Без конденсации

Влаго/Пыле защита

IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли

Удар/Вибрация

Выдерживает падение с высоты 2 метра на плотный грунт естественным путем

Потребляемая мощность

2W

Источник питания

6-28V DC, защита от перенапряжения

Батарея

7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея

Время работы батареи

Одна батарея: 16ч (статика) 10ч (режим УКВ база) 12ч (режим ровер)

Коммуникации

Связь и хранение данных

5PIN LEMO порт внешнего питания + Rs232 7PIN LEMO + внешний USB(OTG)+Ethernet разъем под 1 UHF разъем под 1 GPRS (внутренняя и внешняя антенны переключаются) 1 слот для SIM

Внутренний UHF

Прием и передача, 1W/2W/3W переключаемый

Частотный диапазон

410-470MHz

Протокол связи

Farlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel

Дальность связи

Обычно 15km с Farlink протоколом

Сотовая сеть

Передовой 5G модуль связи, совместимость с 4G/3G

Bluetooth

BLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR

NFC

Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль)

WIFI

Дополнительный внешний GPRS / EDGE модуль связи двухрежимный, переключаемый; возможность подключать внешнюю WLAN карту WIFI

802.11 b/g

WIFI точка доступа

Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI

WIFI канал передачи данных

Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi

Хранение/Передача данных

Память

64GB SSD встроенной памяти Автоматическая запись по кругу (Самые ранние файлы данных будут удалены автоматически, когда память будет заполнена)Поддержка внешнего USB накопителяНастраиваемый интервал составляет до 50Hz

Передача данных

Режим Plug and play передачи данных USB

Поддержка загрузки данных FTP/HTTP

Формат данных

Дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола.

Сенсоры

Электронный уровень

Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени

IMU

Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам

Термометр

Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника

Взаимодействие с пользователем

Операционная система

Linux

Кнопки

2-кнопки и визуальный интерфейс управления

Индикаторы

2 LED индикатора, индикатор взаимодействия данных и индикатор Bluetooth

LCD

1.54 дюймовый HD цветной LCD сенсорный дисплей с разрешение 240*240

Web-сервер

С доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации

Голосовой информатор

Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий

Открытая платформа

Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия

Облачный сервис

Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т.
